產品標準（GB/T12527-2008 )

產品簡介：

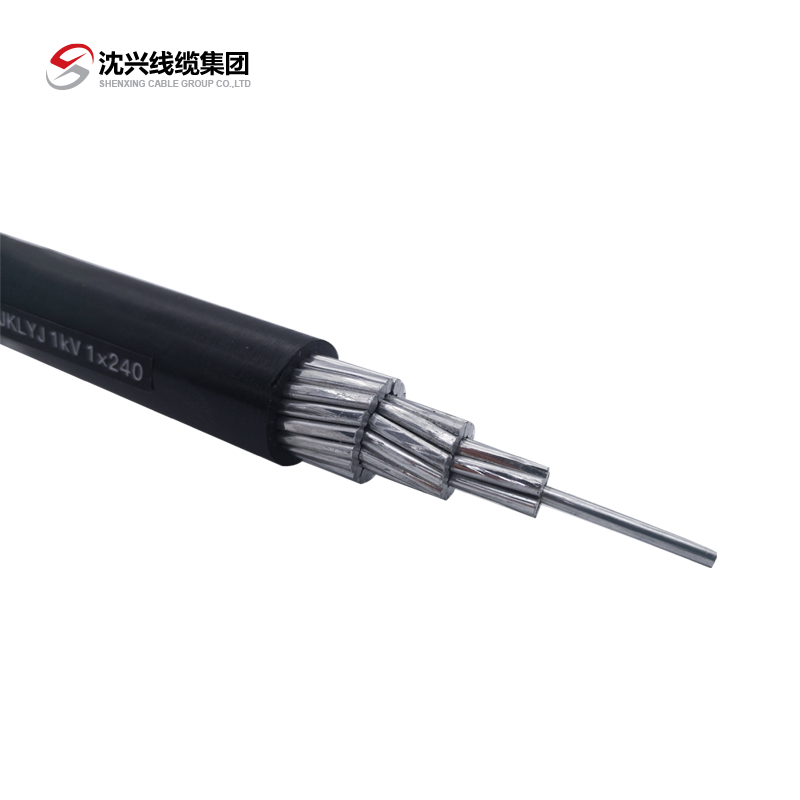

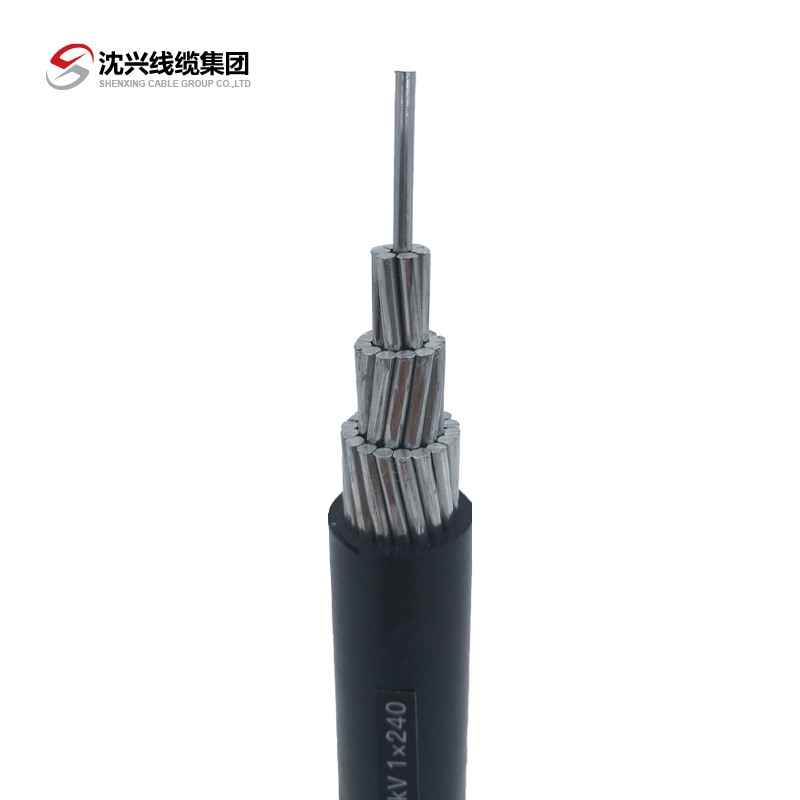

電壓1kV及以下架空絕緣電纜是在緊壓銅、鋁導體外擠制耐候型高密度聚乙烯和耐候型聚氯乙烯絕緣，電纜安全可靠，同時又具有優良的機械物理性能和電氣性能。

應用領域：

本產品使用于交流額定電壓Uo/U為0.6/1KV及以下架空電力線路用銅芯、鋁芯或鋁合金芯耐侯聚氯乙烯（簡稱PVC），聚乙烯（簡稱PE）和交聯聚乙烯（簡稱XLPE）絕緣架空電纜。電壓1kV及以下架空絕緣電纜適用于架空線路用，主要用在城市街道和綠化地段、靠近建筑物的架空線路，以及對供電安全和運行管理要求不斷提高的農村廣大地區；尤其適合在人口稠密的城市、鄉鎮及綠化地帶使用。

技術參數及使用要求

1.電纜導體的長期允許工作溫度：

①聚氯乙烯絕緣、聚乙烯絕緣應不超過70℃。

②交聯聚乙烯絕緣應不超過90℃。

2.電纜的敷設溫度應不低于-20℃。

3.電纜外徑小于25mm的電纜，彎曲半徑不小于4倍電纜外徑，電纜外徑25mm及以上的電纜，彎曲半徑不小于6倍電纜外徑。

4.當電纜使用直流系統時，系統的額定電壓應不大于電纜額定值的1.5倍，系統的工作電壓應不大于系統額定電壓的1.1倍。

5.電纜能承受3.5kV、1分鐘電

額定電壓1kV及以下架空絕緣電纜標準及適用范圍：

本產品按GB12527-90標準進行生產，該標準參照采用IEC502、IEC227，適用于交流額定電壓為0.6/1kV及以下架空電力線路用絕緣架空電纜。

1）額定電壓Uo/U為0.6/1KV.

2）電纜導體的長期允許工作溫度：聚氯乙烯、聚乙烯應不超過70℃；交聯聚乙烯絕緣應不超過90℃。

3）電纜的敷設溫度應不低于-20℃。

4）電纜的允許彎曲半徑：電纜外徑（D）小于25mm者，應不小于4D；電纜外徑（D）為25mm及以上者，應不小于6D

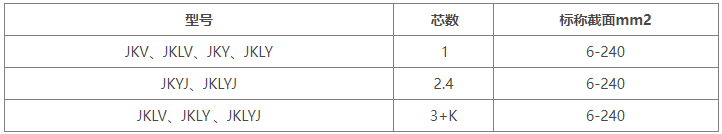

電纜規格

架空電纜主要特點：

1、 供電可靠性高

采用架空電纜可大大降低各類的短路故障(特別是架空裸導線常見的閃絡性故障)，與架空裸導線相比，故障率要低4-6倍。 國產架空電纜1988年在上海作試運行，試驗架空電纜沿淮海路茂密的林蔭道穿行，經過上海地區臺風季節及夏季高溫的考驗，運行良好，其供電故障率比原來的架空裸導線大大降低。架空電纜在使用中也不會產生水樹，電纜經多年運行后，絕緣品質無明顯下降。

2 、供電安全性好

采用架空電纜使人身觸電傷亡事故大為減少 。上海電纜研究所曾設專門課題,進行《架空電纜絕緣對人身安全的研究試驗》。經測試和計算表明:即使用手觸及帶電的電纜絕緣表面，其感應電流不到0.1mA(10kV)和0.2mA(35kV)，大大低于國家電氣安全規程規定的50一100mA致死的標準?？梢娫诩芸针娎|通電時，當人體或其它動物不慎觸及電纜絕緣表面時，只要電纜未擊穿，對人畜均不會造成危害。

3、 架設和維修方便

架空電纜可在任何種類的桿塔上架設，也可沿墻架設，特殊情況下還可在樹叢中穿行，直接用金具固定在樹桿上。可以單回路架設，也可以在同一電桿上架設多回線路，而不要求有寬闊的“電氣走廊”。在安裝上可就便架設在原架空線路上，利用原有的橫擔和瓷瓶，也可采用全套的配套金具及附件。還可根據現場實際情況，請廠家特制或自制一些特殊的金具，因此施工極為方便。架空電纜也不必進行專門的巡視檢查，而且也不會因樹枝閃絡及居民亂扔雜物，或吊車吊臂誤碰撞等而形成短路跳閘事故，從而大大減輕了線路的維護與檢修工作。

4 、經濟性合理

雖然采用架空電纜比采用架空裸導線在價格上要貴一些，但比普通的地下安裝電纜要便宜。因而采用架空電纜雖然一次性投資略高，但綜合其它的因素，其運行費用將明顯低于架空裸導線。如采用架空電纜使得線路廊縮小,甚至多回線路共用一個桿塔，減少了征地占地費用,運行中也無需砍伐修剪線下樹木,節省了砍伐修剪費，最主要的是減少了線路故障及其所造成的直接或間接損失費用。因而其綜合造價顯然更低、更經濟、更合理。

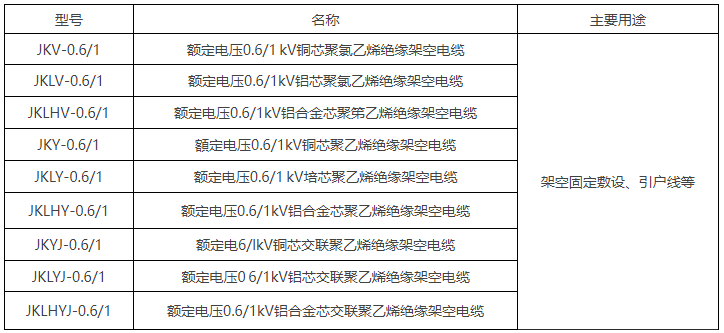

電纜規格  結構尺寸、技術參數

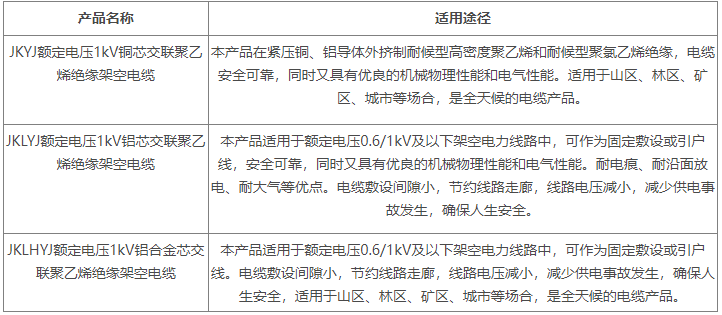

 產品選型一覽表

交貨要求

根據雙方的協議以任意長度交貨。

電纜應整齊卷繞在交貨盤上，端頭應密封良好，露出電纜盤外面的長度應滿足測試要求。一只交貨盤上只允許卷 繞同一型號規格的電纜。

當雙方無協議時，執行GB/T12527-2008標準之規定。

 電纜的運輸、儲存：

1、嚴禁電纜盤直接由車上推下。

2、嚴禁將電纜盤平放搬運、存儲。在運輸、安裝或運行中，應防止電纜損傷。

3、電纜盤只允許短距離滾運，滾運方向必須順著電纜盤上箭頭指示的方向。

電纜的施工、安裝：

1、敷設前必須對電纜進行驗收試驗，合格后方可安裝。

2、電纜的敷設溫度：≥0℃，低于0℃時必須預先加溫，電纜敷設不受落差影響。

3、除防水電纜外，不應長期放在水中。高寒地區電纜應敷設在凍土層以下。

4、電纜敷設時，應從盤的上端引出，嚴禁電纜在地上拖拉、摩擦，引起損傷。

5、非鎧裝電纜不能承受機械外力，應敷設在管道、隧道中或者室內，鎧裝電纜可直接埋地。

6、采用穿管敷設時，管道的內徑應大于電纜外徑的1.5倍;交流單芯電纜不得單獨穿入鋼管中。

總述

本產品適用于額定電壓0.6/1kV及以下架空電力線路中，可作為固定敷設或引戶線。該產品時在緊壓銅、鋁導體外擠制耐候型高密度聚乙烯和耐候型聚氯乙烯絕緣，電纜安全可靠，同時又具有優良的機械物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣等優點。電纜敷設間隙小，節約線路走廊，線路電壓減小，減少供電事故發生，確保人生安全，適用于山區、林區、礦區、城市等場合，是全天候的電纜產品。
